China Equipo del freno de 6 potes fabricante

Rotor de aluminio del freno de Kit Caliper 355x32m m del freno del pote GT6 6 para la rueda el 18in

Datos del producto:
Lugar de origen: China
Nombre de la marca: Jekit
Número de modelo: JK GT6
Pago y Envío Términos:
Cantidad de orden mínima: 1set
Precio: factory price
Detalles de empaquetado: Tamaño los 45*45*45cm de la caja
Tiempo de entrega: 4-7 días
Condiciones de pago: Western Union/Paypal
Capacidad de la fuente: 600 sistemas por mes

Información detallada

Nombre del artículo: Equipo del freno GT6 Potes del calibrador: 6 potes
Tamaño del disco: 355*32/362*32/380*34/405*34m m Material del calibrador: Aluminio
Rueda del ajuste: Borde 18/19/20/21/22 pulgada Material del disco: Grey Cast Iron HT250
Soporte de centro del casquillo: Aluminio Color: Color rojo/amarillo/de encargo
Tiempo de entrega: 7-15 días
Alta luz:

equipo del freno del pote de la rueda GT6 6 del 18in

,

calibrador del equipo del freno de rueda del 18in

,

rotor de aluminio del freno de 355x32m m

Descripción de producto

Rotor de aluminio del freno caliper-355x32 del pote GT6 de Jekit 6 para el borde 18/19

Nombre del artículo GT6
Potes 6 pistones
Logotipo Puede la aduana el logotipo usted tener gusto
Color Color rojo/amarillo/negro/azul/de encargo
Peso Sobre 35kg/set
Material De aluminio, el gris el arrabio 250
Tamaño 330/345/355/362/380mm/390/400/405/410
Tipo del disco Gancho de J/perforado/acanalado/para ranurar líneas rectas/el tipo de encargo del disco
Para el tamaño de la rueda Borde 17/18/19/20 pulgada
El sistema completo incluyó disco del freno de los pares del freno caliper/1 de 1 par con el casquillo y el soporte de centro
el freno line/1 de 1 par fijó las zapatas de freno

Los pasos modificados más completos de la instalación del freno


Paso 1: limpie el transporte. Después de quitar el sistema de frenos original, limpie la parte que lleva con un cepillo de acero, quitar el moho en él, y mida si el avión que lleva está deformado para asegurarse de que el disco actualizado del freno cabe de cerca en el transporte.


Paso 2: aplique el pegamento del aislamiento sano al transporte. El uso fino del pegamento del aislamiento sano en el avión que lleva de la fábrica original puede no sólo evitar que el transporte aherrumbre, pero también hacer el contacto entre el transporte y el disco del freno más cercanos.


Paso 3: fije el disco del freno. Coloque el disco del freno en el transporte, pero observe que los tornillos en esta parte no tienen que ser apretados a toda prisa. En este paso, apenas fíjelo.


Paso 4: instale el calibrador y el calibrador. Después de freno el disco se fija, fija el código del puente en el cuerno de las ovejas, y después fija el calibrador en el código del puente para asegurar la posición de instalación correcta del código del puente, la dirección correcta de la instalación del código del puente y la dirección correcta de la instalación del calibrador. Este paso es lo mismo. No hay necesidad de apretar los tornillos a toda prisa, apenas para fijarlos en un de posición fija.


Paso 5: medida exacta de la posición del calibrador. De hecho, este paso es a menudo haber pasado por alto lo más fácilmente posible, pero es también el paso más importante del proceso de instalación entero. En el futuro el uso de muchos calibradores modificados, la fuerza desigual de calibradores izquierdos y derechos, el desgaste contrario de las zapatas de freno, e incluso la inquietud del freno se relacionan con este paso. Este paso es utilizar un calibrador a vernier exacto para medir si el calibrador y el disco del freno son exactamente simétricos para arriba, abajo, a la izquierda e a la derecha. En la premisa de asegurar exactitud, la fuerza eliminada por el pistón se puede dispersar uniformemente en la parte de atrás de la zapata de freno, evitando totalmente el problema de la fuerza izquierda y derecha desigual, dando por resultado el fracaso del calibrador para trabajar totalmente.


Paso 6: apriete los tornillos correctamente. Después de confirmar la posición del calibrador, los tornillos fijos necesitan estar cubiertos con pegamento del tornillo. Según los requisitos del fabricante del calibrador, utilice la llave de esfuerzo de torsión correcta para fijar los tornillos del calibrador. Esto es muy importante. No utilice un cañón del aire


Paso 7: instale la zapata de freno + placa acuciante fija. Las zapatas de freno de diversos calibradores están instaladas en maneras diferentes, así que este paso puede también ser avanzado antes de que se fijen los calibradores. La cosa más importante aquí es aplicar el pegamento del aislamiento sano, que puede no sólo hacer que las zapatas de freno trabajan más suavemente, pero también reducir la probabilidad del ruido anormal de las zapatas de freno lo más lejos posible. Después de instalar la zapata de freno, la placa acuciante de la primavera en el top también será instalada.


Paso 8: instalación del tubo de aceite de acero de la garganta. Para reinstalar frenos, la importancia de la necesidad de acero de la garganta para ser dicho. Debe ser observado aquí que la garganta de acero con longitud apropiada será seleccionada según diversos modelos, y la garganta de acero con el interfaz correcto será hecha juego según el modelo del calibrador.


Paso 9: aire de extractor del aceite del freno. Esta parte es muy importante para el sistema de frenos. Si el sistema de frenos contiene el aire, llevará a la fuerza de frenado escasa en el nivel de luminosidad y la pérdida de frenado directamente presionando el pedal en el nivel pesado. Aquí, sugiero personalmente el usar del equipo especial para que el reemplazo del aceite del freno substituya directamente todo el aceite del freno. Si el aceite del freno es muy nuevo, utilice el aceite del freno de la misma marca y modelo para drenar el pedal y para llenar el aceite.

Paso 10: la salida del aceite del control + confirma interferencia. Después de la operación del extractor del aire del aceite del freno, después de una prueba simple, represente 30 minutos, y compruebe si hay salida del aceite en el interfaz del tubo de aceite del freno. Una vez que se encuentra, debe ser dirigido inmediatamente y la operación del extractor del aire se debe realizar otra vez. Además, después de levantar el coche, dé vuelta a las ruedas a la izquierda e a la derecha respectivamente, y observe si hay alguna interferencia del movimiento entre los calibradores del freno, los códigos del puente, los tornillos, los tubos de aceite y otras piezas, para asegurarse de que no hay fricción entre estas partes fundamentales y ningunas partes del cuerpo, y los tubos de aceite no se tiran. De esta manera podemos asegurar solamente la conducción de seguridad en el futuro.

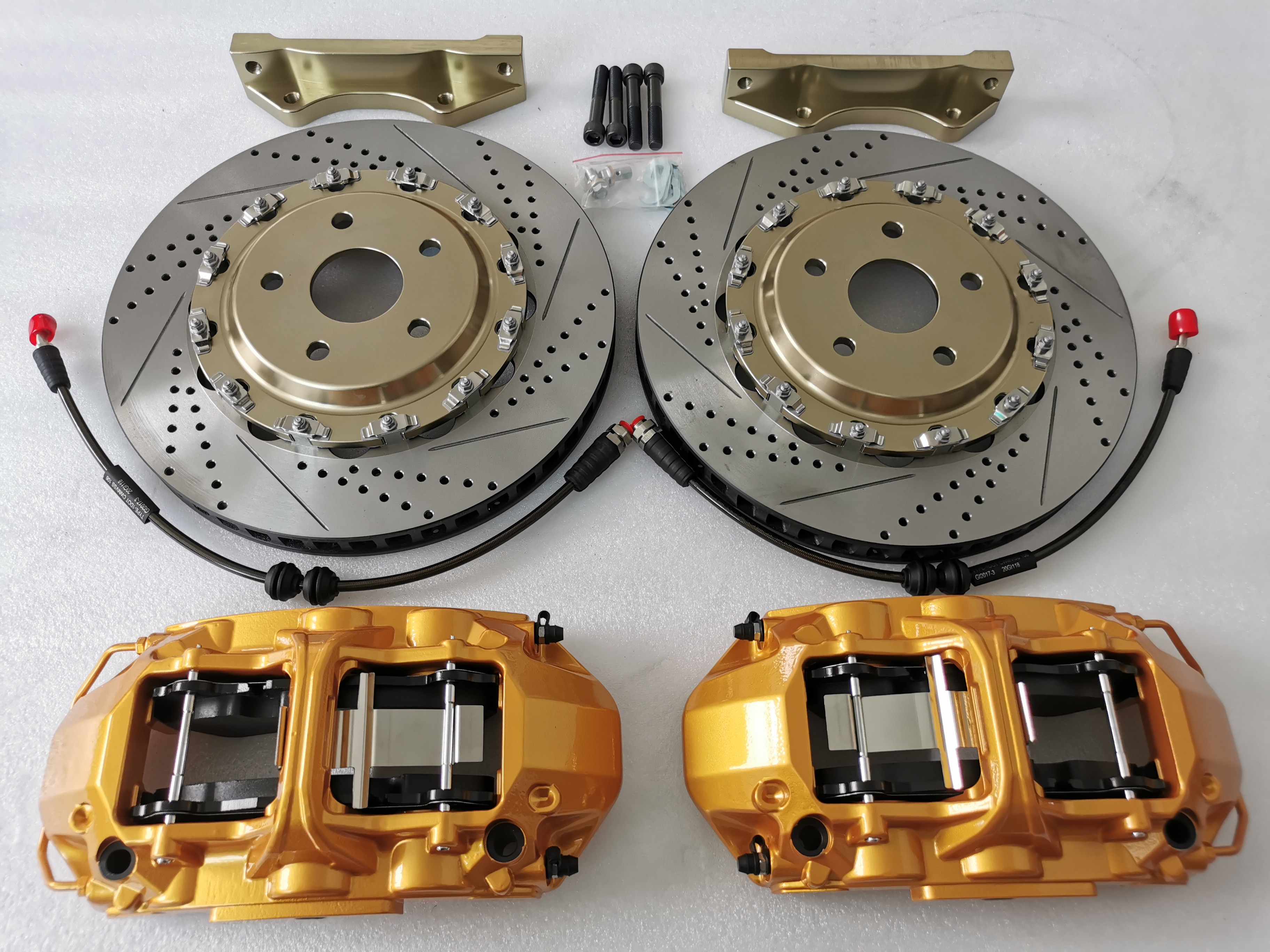

Rotor de aluminio del freno de Kit Caliper 355x32m m del freno del pote GT6 6 para la rueda el 18in 0

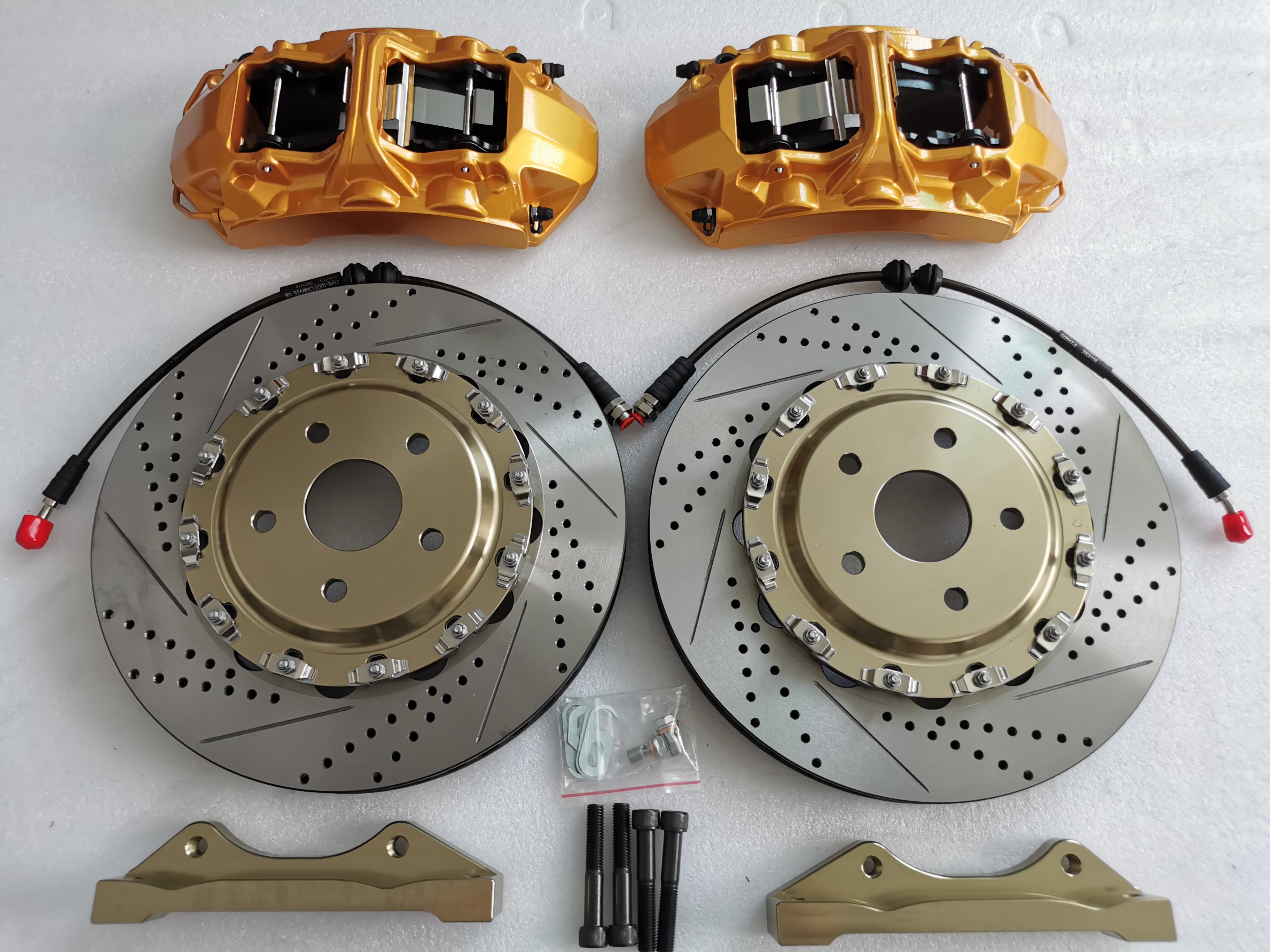

Rotor de aluminio del freno de Kit Caliper 355x32m m del freno del pote GT6 6 para la rueda el 18in 1

Rotor de aluminio del freno de Kit Caliper 355x32m m del freno del pote GT6 6 para la rueda el 18in 2
