Descripción de producto

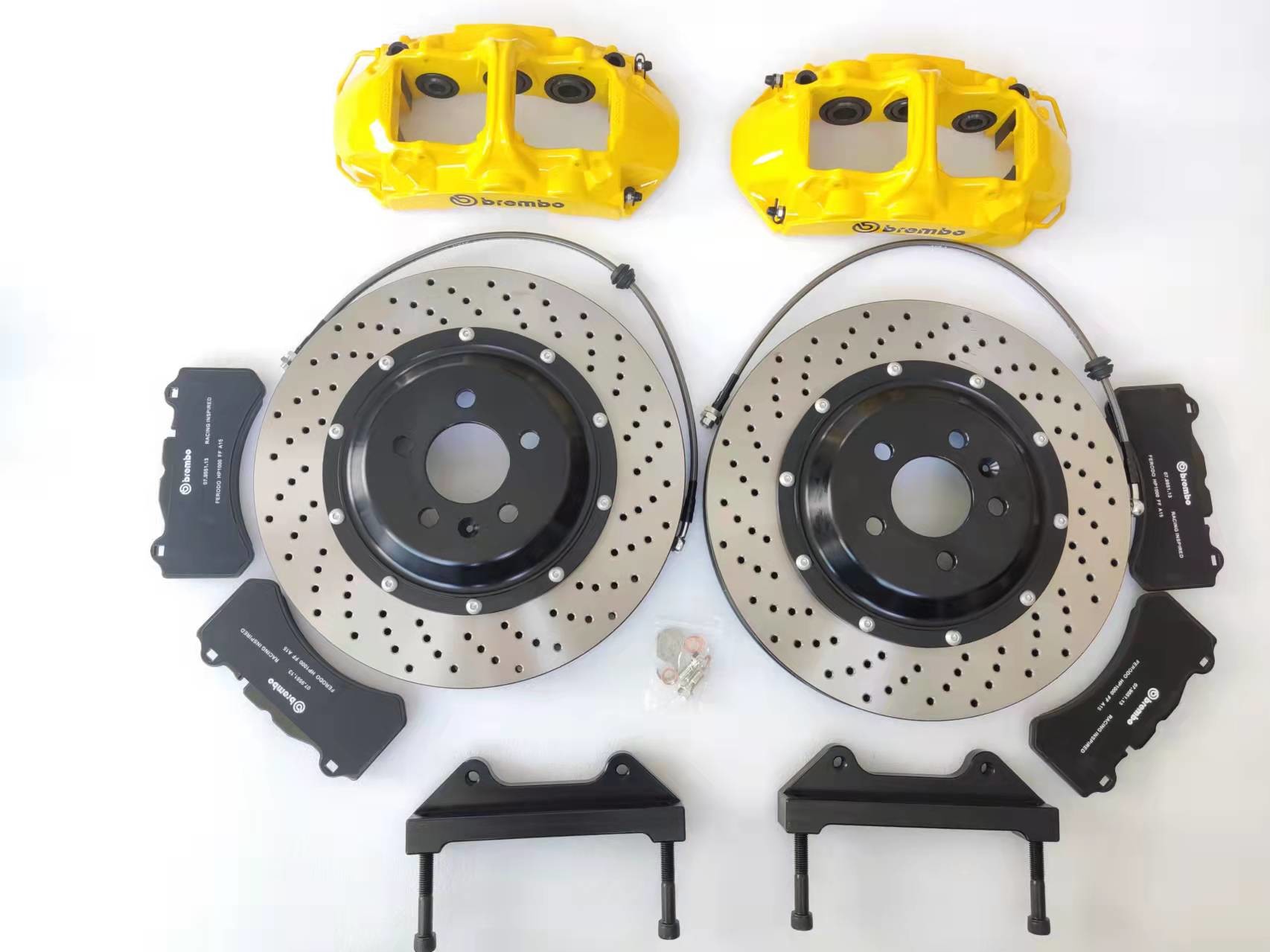

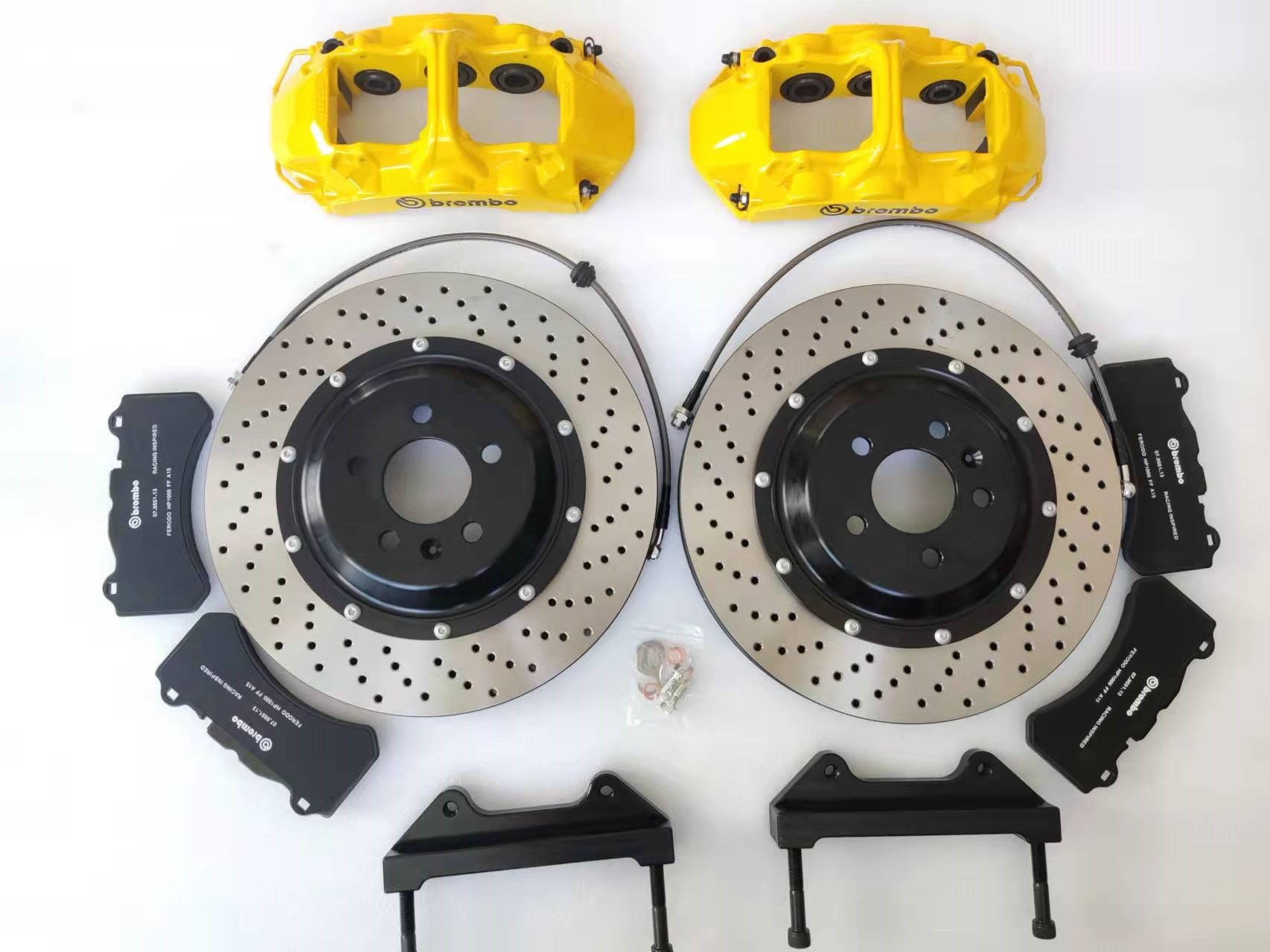

Calibrador amarillo GT6 380x34 del equipo del freno del pote del frente 6 de Tesla 3 LR 20inch
Característica:
Disco size/mm: 355*32, 362*32, 380*34, 405*34
Tamaño de la rueda delantera o posterior del ajuste: el 18in, el 19in, los 20in, más de 20 adentro
Función: Los 50% mejoran funcionamiento del freno
Calibrador:
Material: Cuerpo forjado de una sola pieza
Arte: Aleación de aluminio aérea 6061
Pistón: 6 pistones grandes, hechos de la aleación de aluminio
Tratamiento del final: Capa que cuece da alta temperatura
Zapata de freno:
Material: Grafito de cerámica
A prueba de calor: 0-500 ℃
Coeficiente de la fricción: 0,49
Rotor (campana de disc+center):
Arte: Por la forja
Despedida plana: <0>
Material:
1.Disc: Alto hierro HT250 del carbono
campana 2.Center: Aleación de aluminio aérea 6061
Soporte:
Material: 6061/7075 acero aéreo aleación//#45 de aluminio
Arte: Por la forja
Manguera del freno:
Material: Dentro del caucho especial; Afuera envuelto con la cubierta de acero hecha punto por los alambres de acero
Introducción de productos
| Nombre de producto |
calibrador 6-pots |
| Tamaño del pistón |
φ38, φ34, φ30 |
| Tamaño del esquema |
330x165x98 |
| Poder de freno |
|
| Max Working Pressure |
13.7MPa |
| Ubicación de Asseblem |
R/L |
| Distancia del diámetro interior de la placa de asamblea |
200m m |
| Diámetro del disco del freno. |
405m m 380m m 365m m 350m m 355m m |
| Grueso del disco |
34m m 32m m |
| Estructura |
monoblock |
| Número de referencia. |
GT6 |
¿Cuándo usted necesita cambiar las zapatas de freno?
El plazo del reemplazo de las zapatas de freno y de los discos del freno no se fija, que depende de las condiciones de conducción del vehículo, de la frecuencia y de la fuerza del pedal del freno del conductor. Generalmente, el kilometraje del reemplazo de las zapatas de freno convencionales es cerca de 25,000-30,000 kilómetros por la conducción.
1, grueso de la zapata de freno es demasiado bajo
2, alarma del indicador luminoso del instrumento
3, indicador del desgaste toca el disco del freno
4, zapata de freno se cubre con aceite
5, generan desgaste severo
6, desgaste anormal de la zapata de freno
Cuáles son las extremidades para las alarmas de la zapata de freno
1. Extremidades del ordenador del viaje:
Una palabra roja “comprueba por favor la zapata de freno” aparecerá en la alarma general. Entonces hay un icono, que es un círculo rodeado por los soportes punteados. Generalmente, la exhibición indica que está cercana al límite y necesita ser substituida inmediatamente.
2. Cuidado de la zapata de freno:
En algunos vehículos viejos, las zapatas de freno no están conectadas con el ordenador de conducción, pero una pequeña placa del hierro para la alarma está instalada en las zapatas de freno. Cuando el material de la fricción se lleva lejos rápidamente, el disco del freno no llevará la zapata de freno, sino la pequeña placa del hierro para la alarma. En este tiempo, el vehículo hará un sonido duro del “chirrido” de la fricción entre los metales, que es la señal de substituir las zapatas de freno.
métodos diarios de la autoinspección 3.Simple:
Compruebe si la zapata de freno y el disco del freno son finos. Usted puede utilizar una pequeña linterna para la observación y la inspección. Cuando se encuentra que el material negro de la fricción de la zapata de freno está usado rápidamente y el grueso es menos de 5m m, debe ser considerado para substituirlo.
4. Sensación del coche:
Los conductores experimentados pueden sentir que los frenos son suaves cuando las zapatas de freno no están disponibles. Esto depende de la sensación del conductor de la conducción durante muchos años.
Cómo instalar el equipo del freno
Paso 1: limpie el transporte. Después de quitar el sistema de frenos original, limpie la parte que lleva con un cepillo de acero, quitar el moho en él, y mida si el avión que lleva está deformado para asegurarse de que el disco actualizado del freno cabe de cerca en el transporte.
Paso 2: aplique el pegamento del aislamiento sano al transporte. El uso fino del pegamento del aislamiento sano en el avión que lleva de la fábrica original puede no sólo evitar que el transporte aherrumbre, pero también hacer el contacto entre el transporte y el disco del freno más cercanos.
Paso 3: fije el disco del freno. Coloque el disco del freno en el transporte, pero observe que los tornillos en esta parte no tienen que ser apretados a toda prisa. En este paso, apenas fíjelo.
Paso 4: instale el código y el calibrador del árbol. Después de freno el disco se fija, fija el código del puente en el cuerno de las ovejas, y después fija el calibrador en el código del puente para asegurar la posición de instalación correcta del código del puente, la dirección correcta de la instalación del código del puente y la dirección correcta de la instalación del calibrador. Este paso es lo mismo. No hay necesidad de apretar los tornillos a toda prisa, apenas para fijarlos en un de posición fija.
Paso 5: medida exacta de la posición del calibrador. De hecho, este paso es a menudo haber pasado por alto lo más fácilmente posible, pero es también el paso más importante del proceso de instalación entero. En el futuro el uso de muchos calibradores modificados, la fuerza desigual de calibradores izquierdos y derechos, el desgaste contrario de las zapatas de freno, e incluso la inquietud del freno se relacionan con este paso. Este paso es utilizar un calibrador a vernier exacto para medir si el calibrador y el disco del freno son exactamente simétricos para arriba, abajo, a la izquierda e a la derecha. En la premisa de asegurar exactitud, la fuerza eliminada por el pistón se puede dispersar uniformemente en la parte de atrás de la zapata de freno, evitando totalmente el problema de la fuerza izquierda y derecha desigual, dando por resultado el fracaso del calibrador para trabajar totalmente.
Paso 6: apriete los tornillos correctamente. Después de confirmar la posición del calibrador, los tornillos fijos necesitan estar cubiertos con pegamento del tornillo. Según los requisitos del fabricante del calibrador, utilice la llave de esfuerzo de torsión correcta para fijar los tornillos del calibrador. Esto es muy importante. No utilice un cañón del aire.
Paso 7: instale la zapata de freno + placa acuciante fija. Las zapatas de freno de diversos calibradores están instaladas en maneras diferentes, así que este paso puede también ser avanzado antes de que se fijen los calibradores. La cosa más importante aquí es aplicar el pegamento del aislamiento sano, que puede no sólo hacer que las zapatas de freno trabajan más suavemente, pero también reducir la probabilidad del ruido anormal de las zapatas de freno lo más lejos posible. Después de instalar la zapata de freno, la placa acuciante de la primavera en el top también será instalada.
Paso 8: instalación del tubo de aceite de acero de la garganta. Para reinstalar frenos, la importancia de la necesidad de acero de la garganta para ser dicho. Debe ser observado aquí que la garganta de acero con longitud apropiada será seleccionada según diversos modelos, y la garganta de acero con el interfaz correcto será hecha juego según el modelo del calibrador.
Paso 9: aire de extractor del aceite del freno. Esta parte es muy importante para el sistema de frenos. Si el sistema de frenos contiene el aire, llevará a la fuerza de frenado escasa en el nivel de luminosidad y la pérdida de frenado directamente presionando el pedal en el nivel pesado. Aquí, sugiero personalmente el usar del equipo especial para que el reemplazo del aceite del freno substituya directamente todo el aceite del freno. Si el aceite del freno es muy nuevo, utilice el aceite del freno de la misma marca y modelo para drenar el pedal y para llenar el aceite.
Paso 10: la salida del aceite del control + confirma interferencia. Después de la operación del extractor del aire del aceite del freno, después de una prueba simple, represente 30 minutos, y compruebe si hay salida del aceite en el interfaz del tubo de aceite del freno otra vez. Una vez que se encuentra, debe ser dirigido inmediatamente y la operación del extractor del aire se debe realizar otra vez. Además, después de levantar el coche, dé vuelta a las ruedas a la izquierda e a la derecha respectivamente, y observe si hay alguna interferencia del movimiento entre los calibradores del freno, los códigos del puente, los tornillos, los tubos de aceite y otras piezas, para asegurarse de que no hay fricción entre estas partes fundamentales y ningunas partes del cuerpo, y los tubos de aceite no se tiran. De esta manera podemos asegurar solamente la conducción de seguridad en el futuro.
