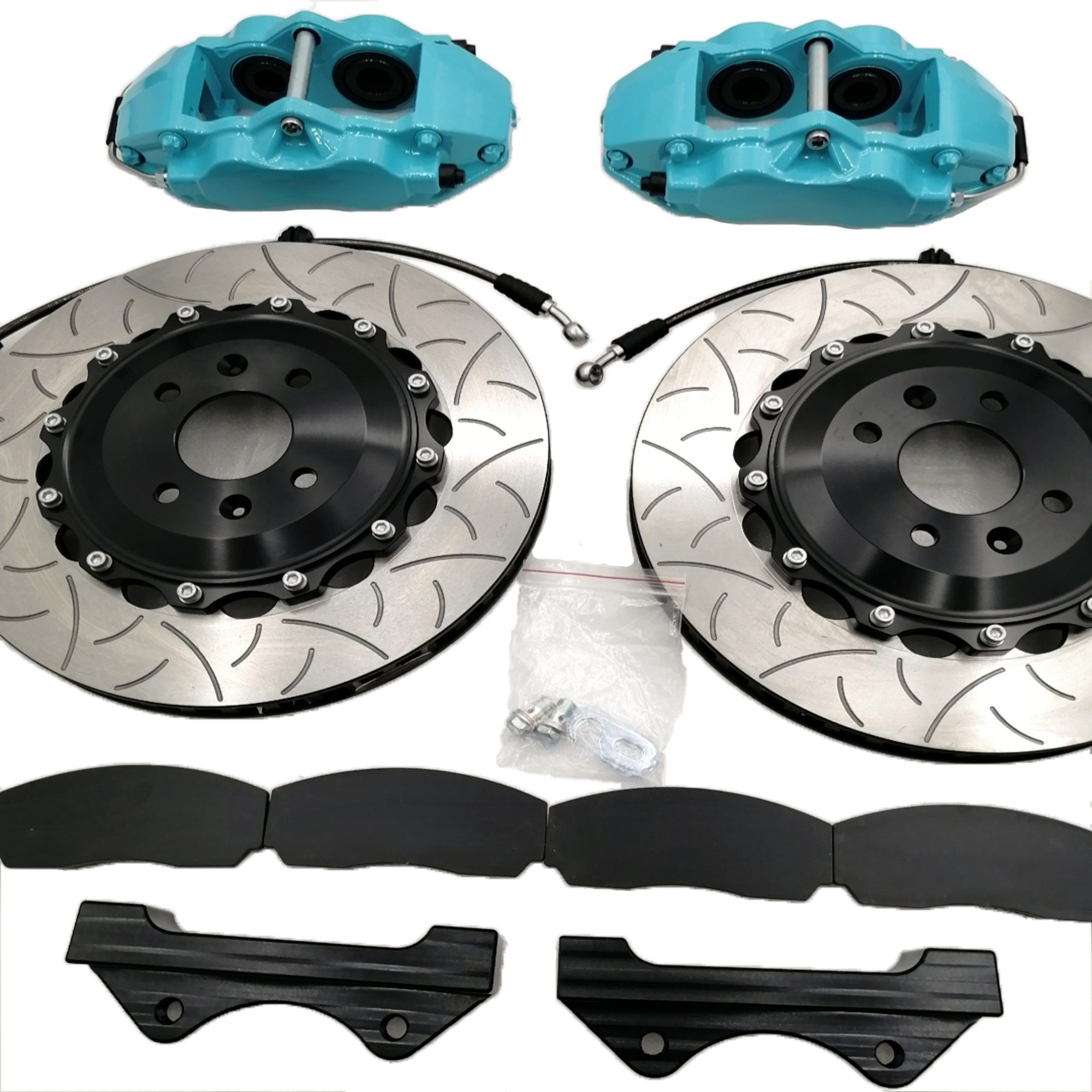

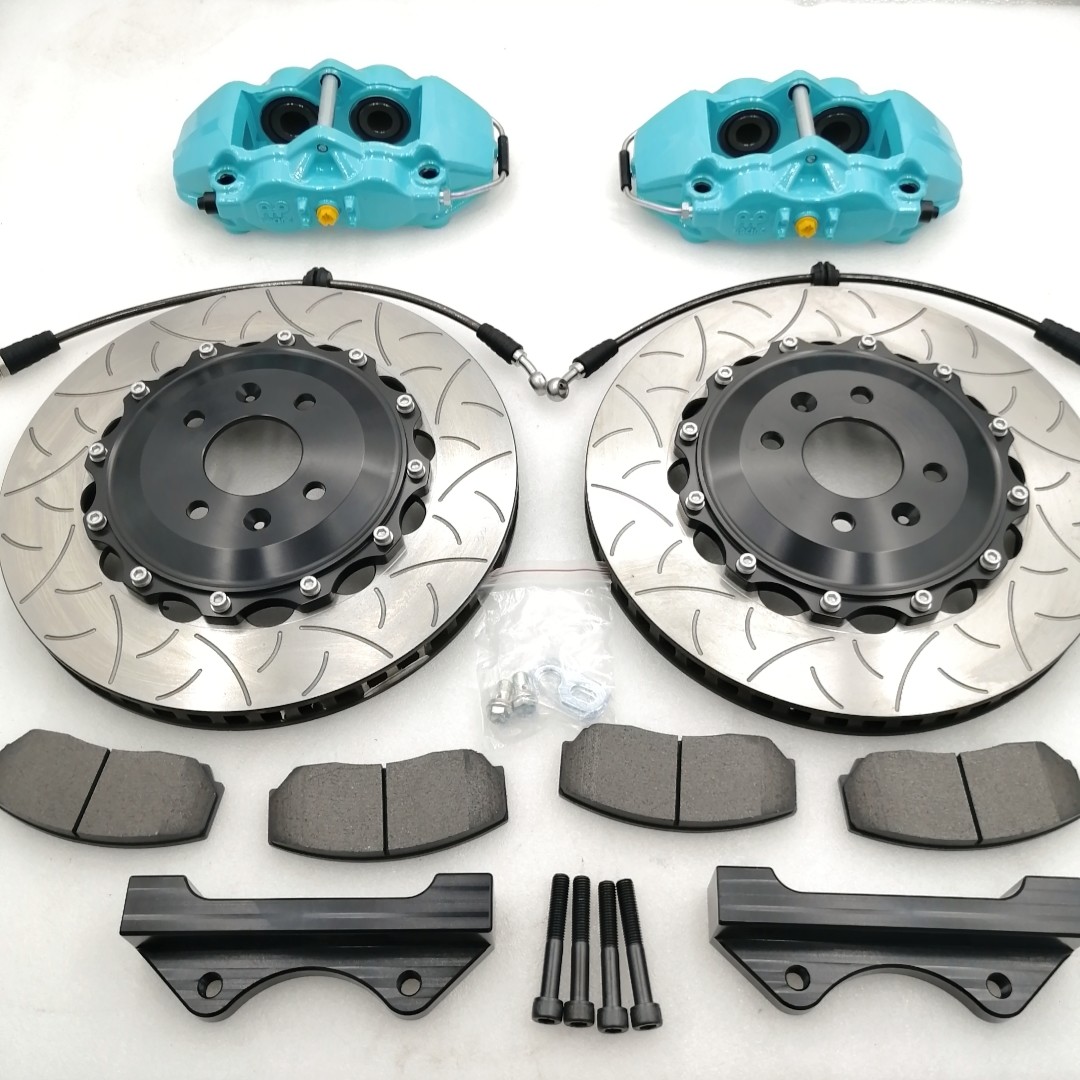

ES300h XV60 Front Brake Kit 355x28 Front Brake Rotor CP9200 para la rueda de 17 pulgadas

Clasificación del calibrador del AP

Calibrador del pistón de la rueda delantera cuatro: Versión 7600/9200/8530/9540 de la calle
9444 competitivos/9440/9448
Calibrador del pistón de la rueda delantera seis: Versión 9040/8520/9560/8520/21/22 9560/61/62 de la calle
9660 competitivos/9665
Pistones de la rueda posterior dos: Versión 5317 de la calle
Pistón de la rueda posterior cuatro: Versión 7609/9202/8540/60 9541/42 de la calle
Edición competitiva: 9449/50/51

Cómo elegir la combinación de frenos delanteros y traseros

1. Seleccione según tamaño del eje
El valor de J y y el valor serán considerados al mismo tiempo. Si el espacio correspondiente del eje es escaso, interferirá y no puede ser instalado. También se prohíbe para cortar el cuerpo/el eje del calibrador debidos clasificar problemas, que es muy peligroso.

rueda 2.Front que reinstala idea
opciones de 15 pulgadas: Versión 7600 de la calle y versión competitiva 9444
opciones de 17 pulgadas: Versión 9200 de la calle y versión competitiva 9440
18 pulgadas de opcional: Versión 9040 de la calle 9540 8530 versión competitiva 9448 9660 9665
Las ruedas sobre 19 pulgadas pueden ser seleccionadas: Versión 8520 de la calle 8521 8522 (se refirió como 85 series, con diversa área del pistón de la misma forma)
Versión 9560 de la calle 9561 9562 (se refirió como 95 series, con diversas áreas del pistón de la misma forma)

idea de la modificación de la rueda 3.Rear (la rueda delantera será determinada primero, y entonces el ratio correspondiente será hecho)
Pistones del frente cuatro: 9200 8530 9540 dos pistones posteriores: 5317
Pistones del frente seis: 9040 cuatro pistones posteriores: 9202/7609
Pistones del frente seis: 8520 8521 8522 cuatro pistones posteriores: 8530/8540/8560
Pistones del frente seis: 9560 9561 9562 cuatro pistones posteriores: 9541/9542
La colocación necesita seguir las primera seis partes posteriores dos cuatro pequeños cuatro posteriores grandes delanteros del frente cuatro de la parte posterior cuatro (el poder del coche necesita ser distribuido, y hace tan la fuerza de frenado)

Paso 1: limpie el transporte. Después de quitar el sistema de frenos original, limpie la parte que lleva con un cepillo de acero, quitar el moho en él, y mida si el avión que lleva está deformado para asegurarse de que el disco actualizado del freno cabe de cerca en el transporte.

Paso 2: aplique el pegamento del aislamiento sano al transporte. El uso fino del pegamento del aislamiento sano en el avión que lleva de la fábrica original puede no sólo evitar que el transporte aherrumbre, pero también hacer el contacto entre el transporte y el disco del freno más cercanos.

Paso 3: fije el disco del freno. Coloque el disco del freno en el transporte, pero observe que los tornillos en esta parte no tienen que ser apretados a toda prisa. En este paso, apenas fíjelo.

Paso 4: instale el código y el calibrador del árbol. Después de freno el disco se fija, fija el código del puente en el cuerno de las ovejas, y después fija el calibrador en el código del puente para asegurar la posición de instalación correcta del código del puente, la dirección correcta de la instalación del código del puente y la dirección correcta de la instalación del calibrador. Este paso es lo mismo. No hay necesidad de apretar los tornillos a toda prisa, apenas para fijarlos en un de posición fija.

Paso 5: medida exacta de la posición del calibrador. De hecho, este paso es a menudo haber pasado por alto lo más fácilmente posible, pero es también el paso más importante del proceso de instalación entero. En el futuro el uso de muchos calibradores modificados, la fuerza desigual de calibradores izquierdos y derechos, el desgaste contrario de las zapatas de freno, e incluso la inquietud del freno se relacionan con este paso. Este paso es utilizar un calibrador a vernier exacto para medir si el calibrador y el disco del freno son exactamente simétricos para arriba, abajo, a la izquierda e a la derecha. En la premisa de asegurar exactitud, la fuerza eliminada por el pistón se puede dispersar uniformemente en la parte de atrás de la zapata de freno, evitando totalmente el problema de la fuerza izquierda y derecha desigual, dando por resultado el fracaso del calibrador para trabajar totalmente.

Paso 6: apriete los tornillos correctamente. Después de confirmar la posición del calibrador, los tornillos fijos necesitan estar cubiertos con pegamento del tornillo. Según los requisitos del fabricante del calibrador, utilice la llave de esfuerzo de torsión correcta para fijar los tornillos del calibrador. Esto es muy importante. No utilice un cañón del aire.

Paso 7: instale la zapata de freno + placa acuciante fija. Las zapatas de freno de diversos calibradores están instaladas en maneras diferentes, así que este paso puede también ser avanzado antes de que se fijen los calibradores. La cosa más importante aquí es aplicar el pegamento del aislamiento sano, que puede no sólo hacer que las zapatas de freno trabajan más suavemente, pero también reducir la probabilidad del ruido anormal de las zapatas de freno lo más lejos posible. Después de instalar la zapata de freno, la placa acuciante de la primavera en el top también será instalada.

Paso 8: instalación del tubo de aceite de acero de la garganta. Para reinstalar frenos, la importancia de la necesidad de acero de la garganta para ser dicho. Debe ser observado aquí que la garganta de acero con longitud apropiada será seleccionada según diversos modelos, y la garganta de acero con el interfaz correcto será hecha juego según el modelo del calibrador.

Paso 9: aire de extractor del aceite del freno. Esta parte es muy importante para el sistema de frenos. Si el sistema de frenos contiene el aire, llevará a la fuerza de frenado escasa en el nivel de luminosidad y la pérdida de frenado directamente presionando el pedal en el nivel pesado. Aquí, sugiero personalmente el usar del equipo especial para que el reemplazo del aceite del freno substituya directamente todo el aceite del freno. Si el aceite del freno es muy nuevo, utilice el aceite del freno de la misma marca y modelo para drenar el pedal y para llenar el aceite.

Paso 10: la salida del aceite del control + confirma interferencia. Después de la operación del extractor del aire del aceite del freno, después de una prueba simple, represente 30 minutos, y compruebe si hay salida del aceite en el interfaz del tubo de aceite del freno otra vez. Una vez que se encuentra, debe ser dirigido inmediatamente y la operación del extractor del aire se debe realizar otra vez. Además, después de levantar el coche, dé vuelta a las ruedas a la izquierda e a la derecha respectivamente, y observe si hay alguna interferencia del movimiento entre los calibradores del freno, los códigos del puente, los tornillos, los tubos de aceite y otras piezas, para asegurarse de que no hay fricción entre estas partes fundamentales y ningunas partes del cuerpo, y los tubos de aceite no se tiran. De esta manera podemos asegurar solamente la conducción de seguridad en el futuro.
